호위함 054 (Jiangkai-I Class)모든 장비·무기, 중국자체 기술로 개발



호위함 054 (Jiangkai-I Class) 모든 장비·무기, 중국 자체 기술로 개발

[중앙일보] 2009년 04월 24일(금) 오전 03:01

“미사일 호위함 내부를 외국인에게 공개한 것은 이번이 처음이다. 중국 해군에 대한 신뢰도를 높이기 위한 조치다.”

중국의 신형 미사일 호위함인 원저우(溫州)함의 쉬셴훙(徐先紅) 함장(상교·한국의 대령급)은 22일 29개국 대표단과 해외 언론에 자신이 지휘하는 전함을 공개한 취지를 이렇게 설명했다.

4030t급 원저우함은 2003년 취역했다. 054급으로서 526호로 명명된 이 군함은 길이가 115m, 폭이 14m다. 180명의 병력이 탑승할 수 있다. 이 함정 좌우에는 대잠수함 미사일 4기가 장착돼 있었다. 쉬 함장은 “원저우함의 모든 장비와 무기는 중국의 자체 기술로 개발한 것”이라고 강조했다. 그는 “관련국들이 서로 신뢰를 높이고 상호 신뢰의 기초만 마련되면 어떤 문제든 해결할 수 있다”고 강조했다.

칭다오=장세정 특파원 중앙일보

**************************

Type 054 (Jiangkai-I Class) Missile Frigate



The Type 054 (NATO codename: Jiangkai-I Class) 중국인민 해방군 해군이 강개형 프리게이트 및 호위함의 후계함으로서 개발한 차세대 범용 프리게이트이다. 강개급은 NATO 코드네임이며, 중국 측의 제식 명칭은 054형.

개요

호위함(Jiangkai-class Frigate)은 중국인민 해방군 해군이 현재 배치를 진행시키고 있는 신예의 프리게이트. 설계, 장비등 모든 면에서 쇄신되고 있어 전 규모 개발 시작으로서의 의미를 가지는 강개I형(054형)과 그 성과를 살린 양산형인 강개II형(054 A형)으로 나눌 수 있다.

호위함은 스텔스성을 고려한 신설계의 함체에 서쪽이나 러시아의 테크놀로지를 도입한 공격을 탑재하고 있다. 대공·대잠·대수상에 밸런스가 잡힌 공격을 갖추고 있어 또 그러한 무기와 레이더나 음파 탐지기 등의 센서류는, 프랑스의 테크놀로지에 근거하는 국산의 전술 정보처리 장치를 핵심으로서 연결되어 고도로 시스템화 되고 있다. 그 무장의 레벨은 극히 높고, 특히 강개II형(054 A형)은, 중국 해군의 프리게이트로서는 처음 함대 방공능력을 가지기까지 도달하고 있다. 또 1세대전의 강개형 프리게이트와 비교해 1,000톤 이상 대형화하고 있어 항양성도 크게 향상했다.

강개형 가운데 특히 양산형의 강개II형(054 A형)은 中射程艦 대공미사일에 의한 함대 방공 능력을 가지는 구형 구축함을 상회하는 크기가 되는 등, 종래의 프리게이트의 범위를 넘는 전투함이다. 이것은 방공화망의 일익을 담당하는 것과 동시에, 함대의 워크호스로서 폭넓은 임무에 투입되는 것이라고 생각되고 있다. 덧붙여 한층 더 개량형의 054 B형의 등장도 추측되고 있다.

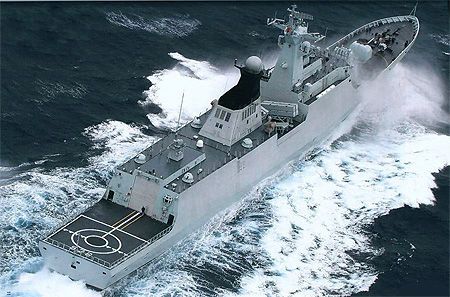

The Type 054 incorporates a number of stealthy features, including the sloped side to minimise radar cross section and the reduced profiles of external features. The helicopter deck at the stern has a single landing spot for a medium size helicopter, such as the Russian Kamov Ka-28 Helix, or the indigenous Harbin Z-9C. The deck is fitted with the helicopter handling system. The frigate has a full displacement of 4,300t.

Missiles

The primary surface strike weapon system is the YJ-83 sea-skimming anti-ship cruise missile. Two quadruple launchers are installed at the mid-ship position. The missile uses active radar-homing to deliver a 165kg warhead to a range in excess of 180km.

The main air defence weapon is an 8-cell HongQi-7 (French Thales Crotale copy) short-range SAM system, designed to engage aircraft in all-weather, day/night conditions at a maximum range of 8~12km with line-of-sight guidance. The missile also has limited capability to intercept sea-skimming anti-ship missiles at a much closer range (4~6km).

Guns

[클릭원본]

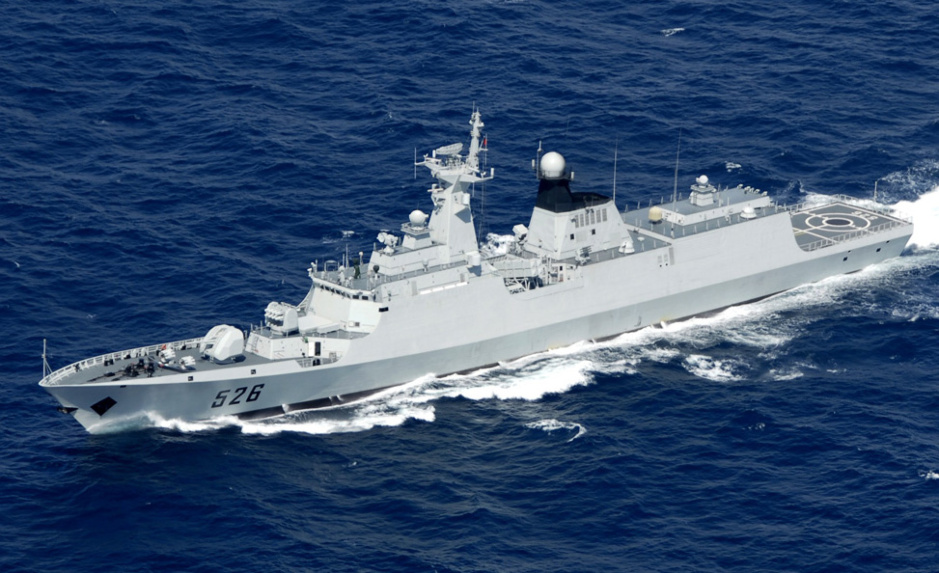

                                          Wenzhou (526) (Chinese Internet)



The main gun on the bow deck is an indigenous single-barrel 100mm gun developed by 713 Institute on the basis of the French Creusot-Loire T100C design. The gun can be used against surface targets and air targets such as aircraft and low speed missile, with a maximum rate of fire of 90 rounds/min. The gun can be operated in fully automatic mode from the radar control system, from the shipborne optical sighting system, or laid manually.

For air defence the ship was equipped the destroyer has four six-barrel 30mm AK-630 close-in weapon systems (CIWs). The maximum rate of fire is 5,000 rounds/min. Range is up to 4,000m for low flying anti-ship missiles and 5,000m for light surface targets. The gun is equipped with radar and television detection and tracking.

The ship also has two Type 87 six-tube anti-submarine rocket launchers, with 36 rockets (240mm calibre, 34kg warhead). The maximum range is 1,200m.

Sensors 센서

The Type 054 has a Chinese indigenous sensor suite consisting of a Chinese Indigenous Type 360S 2D air/surface radar (E/F-band, max range: 150km to aircraft and 50km to sea-skimming missile); a Type 347G radar (I-band) for CIWS fire-control, a Type 344 radar (I/J-band) for main gun and anti-ship missile targeting, and a Type 345 radar (J-band) for HQ-7 SAM fire-control. The ship also has an MR-36A surface search radar operating at I-band.

Sonar 수중음파탐지기

The Type 054 is reportedly fitted with a Russian MGK-335 fixed sonar suite, including Bull Horn active and Whale Tongue passive hull-mounted, medium frequency search and attack sonar. Due to limited information available, this claim cannot be confirmed.

Countermeasures 대항

The ship is equipped with two 18-tube multiple rocket launchers at the mid-ship position. They are thought to be used to launch decoys/chaffs. The round radome installed on top of the helicopter hanger and few smaller round radomes are believed to house electronic warfare antennas.

Propulsion 추진력

The propulsion is a combined diesel and diesel (CODAD) arrangement. The system is based on four SEMT Pielstick (now MAN Diesel SA) 16 PA6V-280 STC diesel engines, one of the most advanced diesel engine designs in Europe. A similar 12 PA6V-280 STC engine with less power is also used by the French La Fayette class frigate. China imported the 16 PA6V-280 STC diesel technology in the late 1990s and is now producing the diesel locally under license at Shaanxi Diesel Factory. Each 16 PA6V-280 engine can produce a sustained power of 4,720kW (6,330hp), giving a total power of 18,880kW (25,320hp).

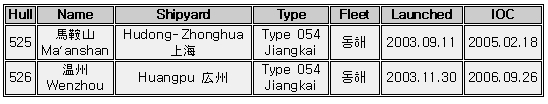

Shiplist



****************************

Specifications

江凱II型프리게이트（054A型）
만수배수량	3,900톤
全長	132m
全幅	15.0m
기관	CODAD 2軸推進
	SEMT-PIELSTICK 16PAC STC 디젤 4基	42,000hp
속력	最大速度	27노트
	巡航速度	18노트
항속거리	3,800海里（巡航時予測）
승무원	190人
무장	AK-176 60 구경 76mm 탄창속사포	2基
	730 형 30mmCIWS	2基
	YJ-83(요격83/C-803) SSM 4연발발사동	2基
	HQ-16(紅旗16) SAM 8 연발발사기	1基
	81型 대잠로켓 6 연발발사기	2基
	324mm단어뢰 3 연발발사관	2基
함재기	Z-9C / Ka-28 哨戒헬리곱터	1機
전술정보처리장치	ZKJ-7 (TAVITAC)
레이더	후레가트MAE-5（Top Plate-B）3次元대공레이더	1基
	346型（MR-36A）대공・대수상레이더	1基
	※ MR-331 SSM用FC레이더에 OTH 대수상 탐색기능있음
	RM-1290（Racal Decca）航海레이더	2基
음파탐지기	MGK-335음파탐지기	1基
사격통제장치	MR-90（프런트 돔; SAM用）	4基
	MR-331（밴드 스탠드; SSM用）	1基
	344型（MR-34; 主砲用）	1基
