MH-53 Sea Dragon-수륙양용의 헬리콥터

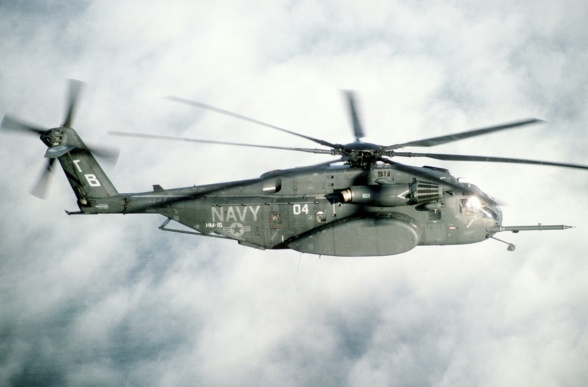

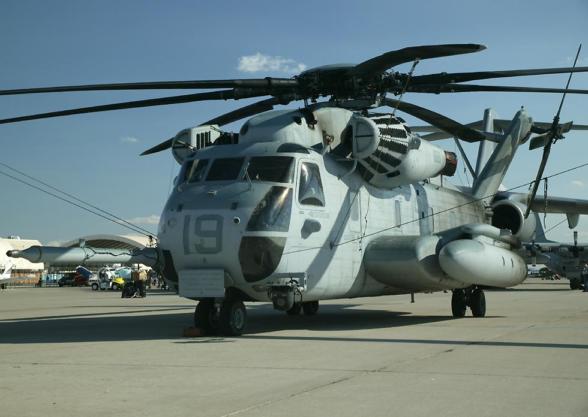

MH-53 Sea Dragon

미국 해군과 해병대가 사용하는 수륙양용의 헬리콥터.



시 드래곤(Sea Dragon)이라고도 한다. 미국 해군과 해병대가 사용하는 가장 크고 힘이 좋은 헬리콥터로서, 시코르스키항공(Sikorsky Aircraft Corporation)에서 생산했으며, 세 개의 제너럴일렉트릭 T64-GE-416엔진을 장착했다. 주요 임무는 지뢰제거, 지뢰무력화, 지뢰탐지, 부유지뢰 파괴, 경로확보, 배와 비행기의 육상 예인 등을 포함한 공중지뢰대책(AMCA: Airborne Mine Countermeasures)이다.

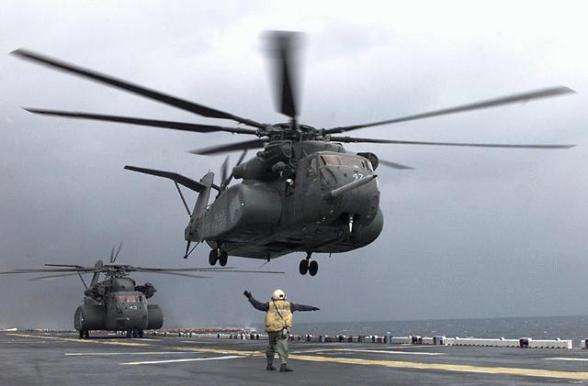

몸체에 7개의 회전날개를, 꼬리에 4개의 회전날개를 갖추어 비상시 수중작전을 할 수 있도록 설계되었으며, 탑재량 16톤인 상태에서 50해리를 운항하고, 10톤인 상태에서 500해리를 운항할 수 있다. 또한 항공모함 갑판에서 파손된 비행기를 철거하는 것을 돕기 위해, 배 위에서 수직으로 사람과 장비 등을 보급할 수 있다.

지뢰제거의 임무 외에도 화물과 장비 및 승객을 수송하며, 부상자 후송을 위해서는 최대 55명의 인원과 24개의 병상을 수송할 수 있다. 1983년 6대가 지뢰제거를 위해 처음으로 서유럽에 배치되었고, 페르시아만에서 광범위한 합동지뢰제거운동에 3,300시간 참여했다.

전체 길이 30m, 동체 길이 22.3m, 높이 8.53m이다. 무게는 화물 적재시 33,340kg이고, 화물 비적재시 16,671kg이다. 항속거리는 274.24km이며,

최고속도 SPEED: MH-53E, maximum, 161 knots노트이다. 상승한계는 수평비행일 때 8,500m이고, 공중정지일 때는 5,060m이다. 필요 승무원은 3명이다.



                                                     MH-53 Pavelow

Role	Heavy-lift helicopter
Manufacturer	Sikorsky Aircraft
Retired	September 2008
Status	Retired
Primary user	United States Air Force
Unit cost	MH-53J: US$40 million (2001 dollars)
Developed from	CH-53 Sea Stallion

Variants

TH-53A - training version used by US Air Force (USAF)

HH-53B - CH-53A type for USAF search and rescue (SAR)

CH-53C - heavy-lift version for USAF, 22 built

HH-53C - "Super Jolly Green Giant", improved HH-53B for USAF

S-65C-2 (S-65o) - export version for Austria, later to Israel

S-65-C3 - export version for Israel

YHH-53H - prototype Pave Low I aircraft

HH-53H - Pave Low II night infiltrator

MH-53H - redesignation of HH-53H

MH-53J - "Pave Low III" special operations conversions of HH-53B, HH-53C, et al.

MH-53M - "Pave Low IV" upgraded MH-53Js

For other variants, see CH-53 Sea Stallion and CH-53E Super Stallion.

Specifications (MH-53J)

General characteristics

Crew: 6 (two pilots, two flight engineers and two gunners)

Capacity: approx. 38 troops

Length: 88 ft (28 m)

Rotor diameter: 72 ft (21.9 m)

Height: 25 ft (7.6 m)

Empty weight: 32,000 lb (14,515 kg)

Max takeoff weight: 46,000 lb (50,000 lb in war time) (21,000 kg)

Powerplant: 2× T64-GE-100 turboshafts, 4,330 shp (3,230 kW) each

Rotor system: 6 blades

Performance

Maximum speed: 170 knots (196 mph, 315 km/h)

Cruise speed: 150 kt (173 mph, 278 km/h)

Range: 600 NM (1,100 km)

Service ceiling 16,000 ft (4,900 m)

Armament

Any combination of three 7.62 mm mini guns or .50 caliber (12.7 mm) machine guns mounted on left and right sides (immediately behind flight deck) and ramp [위키백과]

A HH-53 of the 40th Aerospace Rescue and Recovery Squadron seen from the gunner's position of a helicopter of the 21st Special Operations Squadron in Vietnam, October 1972.

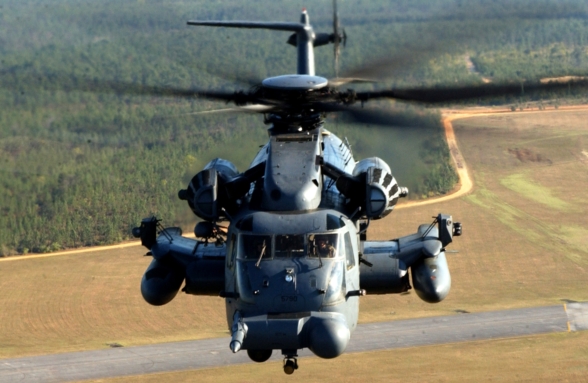

An MH-53J Pave Low IIIE of the 551st Special Operations Squadron, 58th Special Operations Wing, flying a training mission

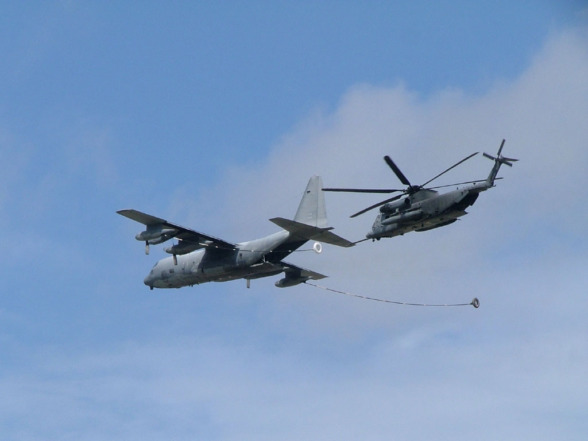

An MH-53 Pave Low from the 352d Special Operations Group, RAF Mildenhall, UK approaching a MC-130P during a aerial refuelling demo at RIAT 2004



MH-53 Pave Lows fly over Iraq on their last combat missions in September 2008, before their retirement.

*************************************
