거북선은 3층이었다?



국방부 장학근 박사 “기동력위해 노·대포 별도층에”

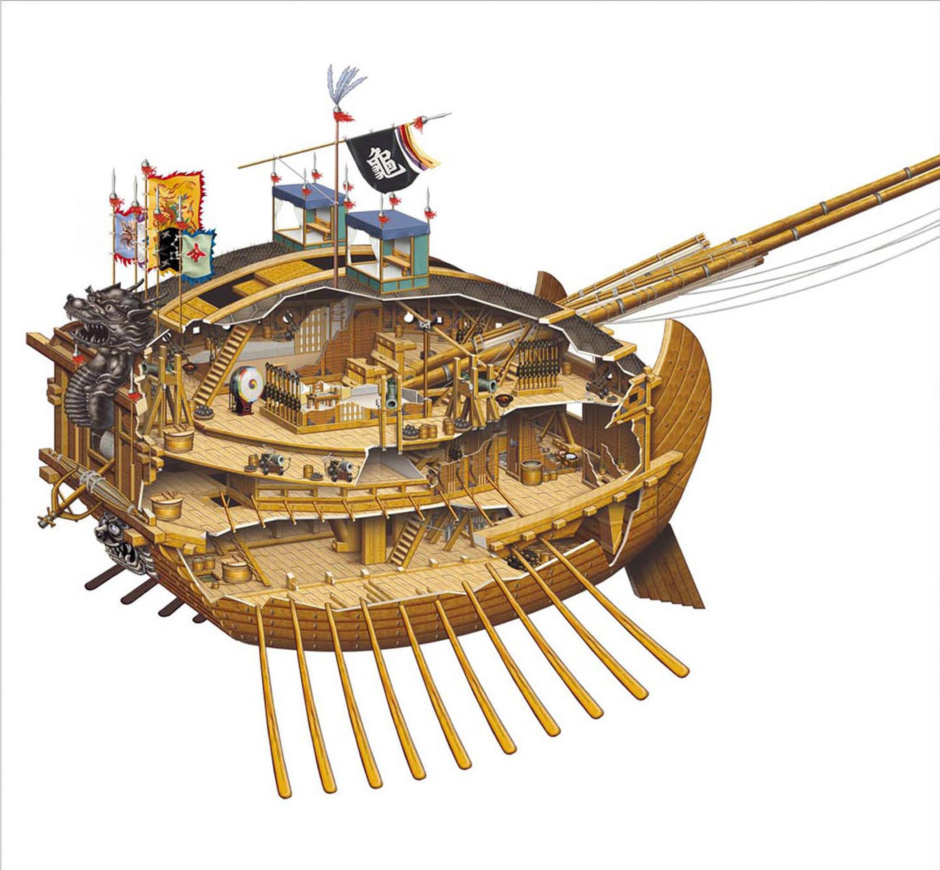

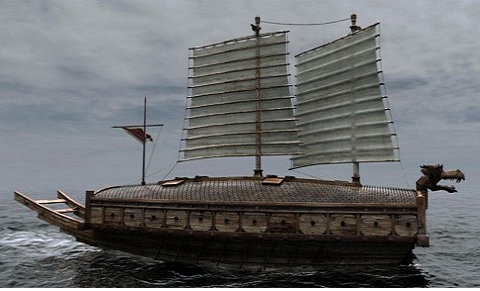

거북선은 2층짜리가 아니라 3층 구조의 돌격선이라는 군사 전문가의 주장이 나왔다.





“그동안 거북선의 내부를 2층 구조로 보았던 것은 군사적 측면에 대한 무지의 결과였습니다. 노 젓는 층과 포 쏘는 층을 구분한 3층 구조라야 돌격선의 본래의 기능을 할 수 있습니다.”



국방부 산하 군사편찬연구소 장학근 박사는 28일 충무공 탄신 459주년을 앞두고 이같이 주장했다. 해군사관학교 교수와 박물관장을 역임한 장 박사는 최근 ‘군사(軍史)’ 51호에 기고한 논문에서 “노와 포가 한 층에 있는 2층 구조였다면 거북선은 순간의 기동력이 승패를 좌우하는 해전에서 연전연패를 면치 못했을 것”이라며 자신이 복원한 3층으로 된 내부구조도를 공개했다.



그동안 거북선은 한국 조선사의 개척자인 고 김재근(전 서울대 조선공학과) 박사가 주장한 대로, 내부가 2층 구조를 갖고 있다는 것이 정설이었다. 전쟁기념관 거북선 등 실제로 그동안 복원된 거북선들은 김재근 박사의 2층 구조설을 토대로 제작돼, 장 박사의 문제 제기는 사회적 논란으로 이어질 수 있는 사안이다. 장 박사는 “3층 내부구조의 거북선을 만들어 운행 실험을 해본 뒤 기존의 복원 거북선에 대해 재검토할 필요가 있다”고 지적했다.

(추가자료입니다)

◆ 거북선의 종류

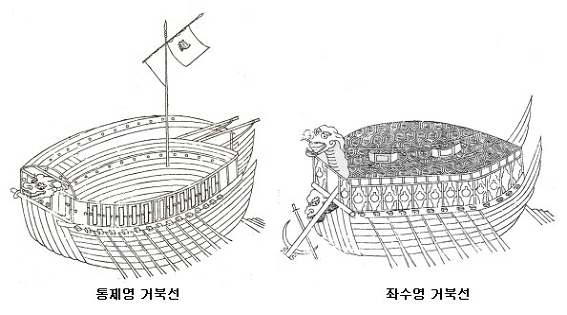

현재까지 알려진 거북선 종류는 세 가지가 있다. 가장 널리 알려진 것이 이충무 공전서에 실린 통제영 거북선과 전라좌수영 거북선이다. 이순신 종가집에도 거북선 그림 2장이 전해져 오는데, 이 거북선은 이충무공전서의 거북선과는 또 다른 모양을 가지고 있다.





이충무공전서에서는 통제영 거북선이 이순신이 만든 거북선과 유사하다고 설명하고 있다. 당연히 통제영 거북선이 임진왜란 당시의 거북선의 모습에 가까울 것이다. 그러나, 이충무공전서에는 전라좌수영 거북선이 언제 개발된 것인지 아무런 구체적 설명도 하지 않고 있다. 다시 말해, 이미 임진왜란 당시에 이미 몇 가지 다른 종류의 거북선이 존재 했을 가능성도 생각해 볼 수 있다.



이순신 종가에 소장된 거북선 그림은 판옥선처럼 장대(將臺)가 존재한다는 점이 가장 큰 특징이다. 이충무공전서에는 이런 형태의 거북선이 나오지 않는 것으로 보아, 이충무공전서가 편찬된 정조대(1776~1800) 이후에 개발된 새로운 종류의 거북선인 것 같다.

이순신 후손 중에 수군통제사를 역임한 사람이 여러 명이므로, 후손 중에 한명이 조선 말기의 거북선 그림을 집안에 소장하게 된 것 같다.

이순신 종가 거북선 그림 중에 하나는 거북머리가 없다. 이 때문에 '머리 없는 거북선'이라고 부르기도 한다. '머리 없는 거북선'은 거북선의 구조를 보여주기 위해 머리와 장대를 제거한 그림일 뿐, 종류가 다른 별도의 거북선은 아닌 것 같다.

일부 연구가들은 이 그림을 근거로 거북선의 머리가 안 밖으로 움직일 수 있다고 주장한다. 그런 주장을 이해할 수 없다. 만약 위의 그림을 가지고 그런 주장을 할 수 있다면, 위 거북선 그림의 장대도 상하로 움직일 수 있다고 주장할 수 있을 것이다. 현재 10여종이 남아 있는 조선 후기 수군 훈련도에 묘사된 거북선 중 상당수가 장대가 있는 거북선이다. 적어도 19세기 이후에는 장대가 있는 거북선이 일반화 되었던 것 같다.



◆ 거북선의 발명자

거북선의 구체적인 개발과정은 정확하게 알 수가 없다.

태종(1401~1418)대에도 거북선이라는 배가 있었다는 기록이 태종실록에 두 차례 남아있다. 이 때문에, 이순신이 거북선을 새롭게 발명한 것이 아니고, 기존의 거북선을 개조 혹은 재발명한 것일 뿐이라는 주장도 있다. 그러나, 태종대의 거북선에 대한 구체적인 설명은 전혀 없으며, 태종대 이후 임진왜란 발발시점까지 180여년동안 거북선에 관련된 단 한차례의 기록도 남아있지 않다. 더구나, 임진왜란 당시의 거북선은 구조상 판옥선과 밀접하게 관련되어 있는데, 이 판옥선이 개발된 시점은 1555년이므로, 임진왜란 당시의 거북선은 태종대의 거북선과는 차이가 있다고 보는 것이 옳을 것이다.



일부에서는 거북선을 개발한 사람은, 이순신 장군이 아니고 나대용이라고 주장하기도 한다. 사실 이순신 장군은 전라좌수사에 임명되기 전 대부분의 군경력을 육군에서 보냈을 뿐, 수군에서 복무한 것은 1580년 6월~1582년 1월 사이 (약 18개월)뿐이다.

따라서, 배에 대해 상당히 경험이 많았던 나대용이, 수군 복무 경험이 부족한 이순신 장군을 도와, 거북선 제작과정에 일정한 기여를 했을 가능성은 있다. 나아가 나대용이 이순신 장군에게 거북선 제작 건의를 했을 가능성도 없지는 않다. 그러나, 현재 남아있는 사료로서는 거북선의 최초 제작과정에 이순신 장군과 나대용이 구체적으로 어떤 역할을 했는지 정확하게 알 수는 없다. 그 구체적 진실이 어떻든 간에 거북선 제작을 결정할 수는 있는 지휘관은 나대용이 아니고, 이순신  장군이었다는 것은 분명하다.

나름대로 엄격한 법치주의에 기반한 조선왕조에서, 기존 규정에 없는 새로운 군함을 만든다는 것은 지휘관의 결단을 요구하는 일이었으며, 그 결단을 이순신 장군이 내렸다는 것은 명백한 사실이다.



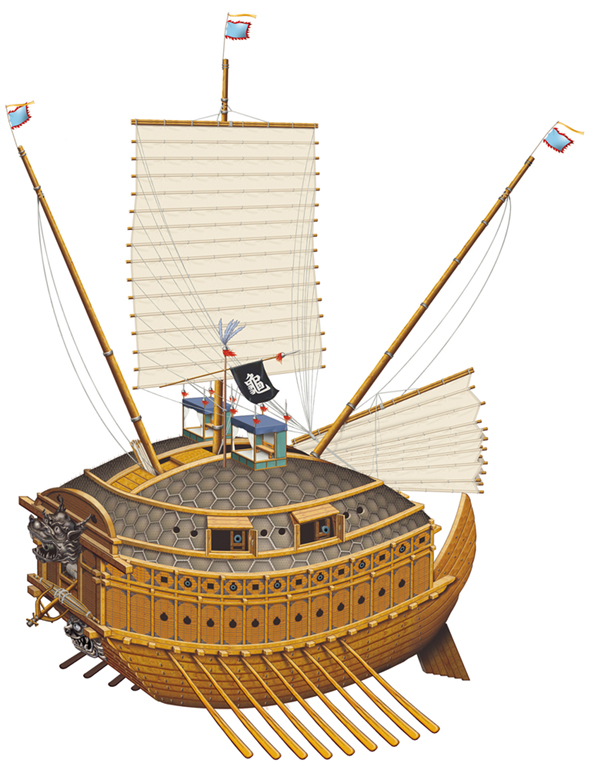

◆ 거북선의 구조

1934년, 언더우드(Underwood)가 최초로 거북선을 연구한 이래, 지금까지 최석남, 김재근, 이원식, 남천우, 정광수, 최두환 등 10여명의 연구가들이 거북선을 연구해 오고 있다. 거북선은 대체로 판옥선에 지붕을 씌운 배라는 점, 거북선도 다른 많은 한국 전통 배와 마찬가지로 한국식 노를 사용한다는 점에 대해서는 의견이 일치하고 있다. 그러나, 거북선의 구체적인 구조에 대해서는 아직까지도 의견이 분분한 실정이다.

이들의 의견을 왜곡 없이 제대로 소개하려면 책 한권으로도 모자랄 지경이므로, 간단하게 여러 학자들의 주장을 덧붙이겠다.



이충무공전서는 통제영 거북선이 이순신 장군이 개발한 거북선의 원형에 가깝다고 설명하고 있다. 그러나, 이충무공전서에도 통제영 거북선의 내부 구조에 대해서는 구체적인 설명이 부족하다. 이 때문에 통제영 거북선의 갑판 구조에 대해서 1층 구조였다는 주장, 반 2층 구조였다는 주장, 2층 구조였다는 주장이 대립하고 있다. (갑판 아래의 선실을 감안할 경우 각 2층, 반3층, 3층 구조가 된다) 1층 구조일 경우 판옥선에서 2층 갑판을 완전 제거하고 그 위에 지붕(개판)을 씌운 셈이 되며, 2층 구조일 경우 판옥선의 구조를 그대로 두고 그 위에 지붕을 씌운 셈이 된다.

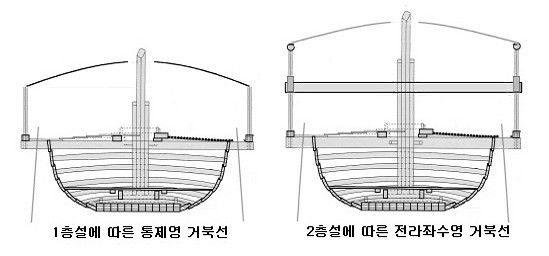

통제영 거북선이 이순신이 개발한 거북선 원형에 가깝다는 사실을 긍정하는 이상, 거북선 원형의 갑판은 2층 구조일 가능성은 없다고 본다. 통제영 거북선의 그림을 보면, 1층 갑판의 천정 위치에서부터 곡면의 개판(지붕)이 씌워진 모습이 너무도 분명하기 때문이다. 전라좌수영 거북선의 경우 그림상 2층 구조일 가능성이 있으나, 통제영 거북선의 경우 순수한 2층일 가능성은 전혀 없다.

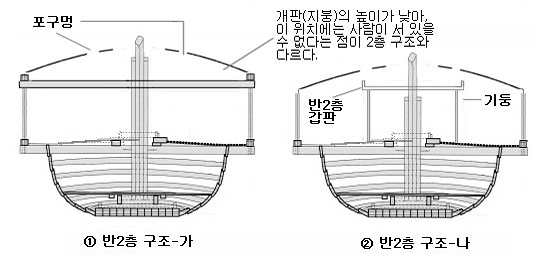

문제는 거북선의 개판(지붕) 좌우에 있는 포구멍이다. 통제영 거북선 그림을 보면 지붕(개판) 좌우에 12개의 구멍이 그려져 있는데, 이충무공전서 본문을 보면 이 구멍에 대해 포혈(砲穴)이라고 설명하고 있다. 만약 거북선을 순수한 1층 구조로 볼 경우 이 포구멍을 설명할수가 없게 된다. 1층 구조라면 지붕 부근에 포혈을 만들 필요가 없고, 설사 만든다해도 사용할 수가 없기 때문이다. 외관상 2층이 아니면서도 지붕 부근에 포혈이 존재하는 구조라면, 거북선의 내부구조는 반2층 구조일 수밖에 없다. 반 2층 구조일 경우에도 판옥선의 상층갑판을 그대로 두고 여장만 제거한 체 지붕만 씌운 경우(①)와, 판옥선의 상층 갑판을 완전 제거한 경우(②) 두 가지를 생각해 볼 수 있다.



판옥선의 상층갑판을 그대로 둔 경우(①)에는, 판옥선에서 개조하기에는 간편하나, 지붕의 높이가 낮아서 사람이 설 수 있는 공간은 상층갑판을 제거한 경우(②)와 별로 차이가 없으므로 별 실익은 없다. 일부 연구가들은 판옥선에 상층갑판을 제거하는 식의 개조는 조선학적으로 불가능하다고 주장하고 있다. 그러나, 나무못으로 제작한 한선은 필요할 경우 해체, 재조립이 가능하다는 것은 상식에 속하는 문제이다.

채광이나 활동의 편의성을 고려한다면 필자는 상층갑판을 제거하고 반2층 갑판을 설치한 경우(②)가 좀 더 합리적이라고 생각된다. 이 경우 이렇게 좁은 반2층 공간에서 대형총통 특히 대장군전 등을 발사하기는 어려울 것이며, 소형의 승자총통이나 활을 사격할 수 있었다고 보는 것이 현실적이다.





일부 연구가들은 거북선 원형이 1층 구조나 반2층 구조일 경우, 사실상 2층 구조의 판옥선에서 퇴보한 것이며, 판옥선의 2층 갑판을 단순히 지붕으로 개조한 것일 뿐이라고 비판하고 있다. 또한, 만약 1층 구조나 반2층 구조일 경우 노를 젓는 격군과 대부분의 전투요원이 같은 층에 있게 되므로, 운용하기에 상당히 불편할 것이라고 주장하고 있다. 이러한, 비판은 어느 정도 이해할 수 있는 의견이다. 그러나, 실물 복원 거북선을 타본 사람이라면 다소 불편하기는 해도, 같은 층에서 노를 젓고 전투를 수행하는 것이 불가능하지는 않다는 점을 알 수 있을 것이다. 더구나 통제영 거북선이 2층 구조였다면, 이충무공전서의 통제영 거북선 그림을 설명할 방법이 없게 된다. 최초의 거북선 원형이 아무런 결점이 없는 완벽한 배라고는 생각되지 않는다. 거북선 원형에는 나름대로 결점이 있었을 것이며, 그러한 결점을 개량하기 위해 전라좌수영 거북선이나 이충무공 종가 거북선이 만들어졌을 것이다.



용머리(혹은 거북머리)의 용도에 대해서도 학자들 간에 의견이 일치하지 않고 있다. 그러나, 이순신 장군이 난중일기에서 직접 용머리에서 현자화포를 쏘았다고 기록한 이상 임진왜란 당시의 용머리는 화포발사용으로 보아야 할 것이다. 이 경우 용머리 내부에 현자화포를 발사할 수 있을 정도의 공간을 확보해야하므로, 지금 복원된 거북선 보다는 용머리가 커야 할 것이고, 그 높이도 조금 낮아져야 할 것이다. 거북선 이물비우(船首材)에 그려진 귀면은 충각용 돌기(Ram)일까, 아니면 단순한 장식용 그림일까? 학자들 간에 의견이 분분하지만, 현재 밝혀진 사료로서는 단정적으로 말하긴 어렵다.

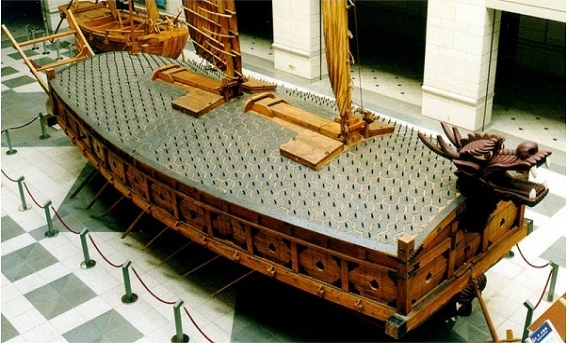

이 거북선은 전쟁기념관에 전시 중인 거북선 축소 복원 모형이다. 기본적으로 이충무공전서의 통제영 거북선을 모델로 만든 것이나, 거북선 지붕(개판) 부분은 좌수영 거북선과 통제영 거북선을 절충해서 임의로 만든 것이다. 해군사관학교와 서울 이촌동에는 실제 운행 가능한 실물 크기 복원 거북선이 있다.

이 실물 크기 복원 거북선들은 모두 해군본부에서 복원 설계한 거북선인데, 순수한 1층이라기보다는, 반2층에 가까운 내부 구조를 가지고 있으나, 지붕(개판)에는 포혈을 만들어 놓지 않아 반2층에서 전투를 하는 것은 불가능하다.

아래 사진은 해남에 위치한 명량해전 기념관에 전시된 거북선 절개 모형이다. 이 거북선 모형도 기본적으로 반2층 구조로 제작되어 있으나, 지붕(개판)의 각도와 반2층의 높이가 적당하지 않아, 반2층에서 전투를 수행하는 것은 불가능하게 되어 있다.



◆ 거북선은 철갑선일까? - 가능성은 있다.

단재 신채호 선생은 이미 일제시대에 거북선이 철갑선이 아니라고 주장한 바 있다. 해방 이후 학계의 통설도 거북선이 철갑선이 아니라는데 의견이 모아지고 있다. 난중일기, 이충무공전서나 이순신행록 같은 기본 사료에 거북선이 철갑선이라는 직접적인 설명이 전혀 나오지 않기 때문이다. (반대로 철갑선이 아니라고 나오는 사료도 없다) 사실 거북선이 철갑선이라는 직접적인 기록을 굳이 찾는다면, 한국 측의 기록이 아닌 일본 측의 임진왜란 기록에서나 발견될 뿐이다. 나아가 조선공학을 전공한 저명한 학자인 김재근 교수가 거북선이 철갑선이라면 전체적인 구조상 복원력이나 부력을 합리적으로 설명할 수 없다고 의견을 밝힌 것이 결정타가 되었다.



그러나, 거북선이 철갑선일 가능성이 있다고도 생각한다. 일본의 유명한 전통 선박 전문가 교수에 따르면, 일본 전통 선박인 아다케(안택선)에 설치되는 방패는 대부분 두께 3치(寸)의 녹나무로 되어 있다고 한다. 일부 방패는 나무 위에 얇게 철판을 붙이기도 하는데, 이 경우 두께 1치(寸)의 녹나무에 두께 2푼(分)의 쇠판을 붙인다고 한다. 이 경우 두께 2푼의 쇠판은 두께 2촌의 녹나무와 면적과 무게가 같다고 한다.

이러한 일본 전통 배의 실제 사례는 대단한 중요성을 가지고 있다. 어차피 거북선이 철갑선이라는 것은 물 밖에 나오는 부분만 쇠판을 입혔다는 이야기이므로, 두께를 달리해서 쇠판과 나무판을 같은 무게와 크기로 만들 수만 있다면, 배의 복원력이나 부력에 전혀 영향을 주지 않기 때문이다.





판옥선이나 거북선의 삼판(외판) 두께는 보통 4치(12.26cm) 정도이다. 지붕(개판)의 두께도 이 수치에서 크게 벗어나지 않을 것이다. 판옥선의 여장이나 방패판은 소나무가 아닌 주로 참나무(상수리나무, 졸참나무, 녹나무) 계통의 나무를 쓴다. 만약 판옥선의 지붕(개판)이 참나무 계통으로 되어 있다면, 4치(대략 12cm) 두께의 참나무 지붕은 대략 4푼(대략 1.2cm)의 쇠판 지붕과 무게가 동일하다.

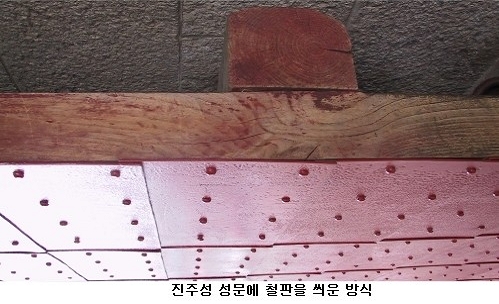

실제로는 일본의 배 방패와 유사하게 나무판자 2치(대략 6cm)에 쇠판 2푼(대략 0.6cm)을 덧붙인 형태나, 혹은 나무판자 3치 (대략 9cm)에 쇠판 1푼(대략 0.3cm)을 덧붙인 조합을 생각해 볼 수 있다. 50여년 동안 이순신을 연구하고 있는 최석남 장군이나 서울대 원자핵공학 박사 박혜일씨가 이미 지적했듯이 이런 형태는 우리나라의 성문에서 흔하게 발견할 수 있는 방식이다.

이 경우 순수하게 나무판자로만 만드는 경우와 비교해서, 두께만 얇아질 뿐 무게는 동일하기 때문에 복원력이나 부력에는 영향을 미치지 않는다. 실상 김재근 교수는 지붕을 철갑으로 씌울 경우의 복원력이나 부력에 대한 어떤 구체적인 수치나 계산도 제시한 적이 없이, 막연하게 추정만으로 철갑선설을 부정했을 뿐이다.



일부 학자들은 쇠판을 씌웠을 경우 철갑 위에 쇠 송곳을 부착하기가 어려울 뿐만 아니라, 바다 위에서 운용하면 녹이 잘 쓸어 별로 실용성이 없었을 것이라고 주장하기도 한다.

************************************
