Styx Missile [스틱스 미사일]



Styx Missile [스틱스 미사일]



Specifications
	SS-N-2a	SS-N-2b	SS-N-2c	SS-N-2d (P-22)
Speed	Mach 0.9	Mach 0.9	Mach 0.9	Mach 0.9
Weight (Without Booster)	2300 kg	2300 kg	2500 kg	2600 kg
Range	3-24nm	3-43nm	3-46nm	3-54nm
	5.5-45 km	5.5-80 km	5.5-85 km	5.5-100 km
Guidance	Autopilot with active radar (supplemented in some with IR)

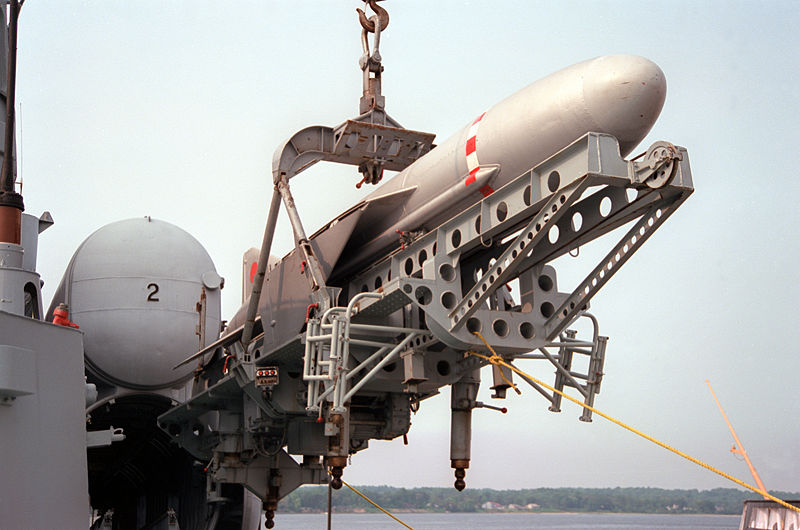

[SS-N-2A Styx]

SS-N-2A 스틱스는 러시아에서 개발되고 생산된 단거리 함상발사 액체로켓추진 단탄두 대함미사일이다. 스틱스는 최초로 전투에서 사용된 대함미사일이며 전세계에 가장 널리 퍼진 대함미사일 중 하나이다.

스틱스 계열 대함무기체계의 개발은 1950년대 중반에 시작됐다. P-15 테르밋(4K40)과 P-27(4K51)로 지정된 미사일들은 미코얀/베레즈니악 OKB-155에 의해 설계된 것으로 보인다. SS-N-2A는 1956년 최초로 시험비행을 했고 1960년 '오사-1'급과 '코마'급 미사일 고속정에 실려 운용에 들어갔다. 길이는 5.2m, 직경은 0.76m, 발사 중량은 2,100kg이다. 오토파일럿에 의해 중간 유도되며 최종유도 단계에서는 액티브 레이더를 사용한다.

SS-N-2A는 액체추진모터에 의해 추진되며 사정거리는 35km, 350kg의 고폭약 탄두를 탑재한다.

1967년 10월, 이집트와 이스라엘 해군 함정 사이에 일련의 교전이 벌어졌으며 해전 사상 최초의 대함미사일 사용이 이루어졌다. 10월 21일 이집트 해군의 프로젝트 183R(코마급) 미사일고속정 두 척이 이집트 해안 근방에서 이스라엘의 구축함 에일라트를 공격했다.

두 발의 스틱스 미사일이 명중했으며 두 시간 후 구축함은 침몰했다. 그 당시 에일라트의 침몰은 전세계의 해군, 특히 나토에 상당한 충격을 주었다. 이 사건은 최초의 분명한 대함미사일 위협의 증거였으며, 프랑스의 엑조세와 미국의 하푼으로 대표되는 서구의 대함미사일 개발을 이끄는 계기가 됐다.

1. 개발국가: 러시아 연방

2. 명칭: 스틱스, P-15 테르밋, 4K40

3. 유형: 수상발사 순항미사일 (SLCM)

4. 목표: 함정

5. 크기(길이*직경*윙스팬;m): 5.20*0.76*2.00

6. 발사중량: 2,100kg

7. 탄두: 고폭약 350kg

8. 추진: 액체추진 (고체로켓 부스터)

9. 사정거리: 35km

10. 유도방식: 오토파일럿, 기압 고도계, 액티브 레이더

11. 운용상태: 폐기, 미상

12. 운용기간: 1960~미상

13. 운용국: 알제리, 앙골라, 아제르바이잔, 불가리아, 중국, 크로아티아, 쿠바, 이집트, 에티오피아, 핀란드, 그루지아, 독일, 인도, 인도네시아, 이란, 이라크, 북한, 리비아, 폴란드, 루마니아, 세르비아, 소말리아, 시리아, 튀니지, 우크라이나, 베트남, 예멘

*******************

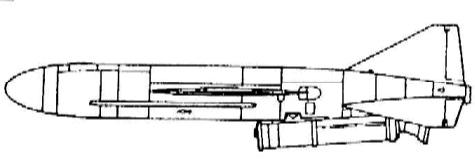

[SS-N-2B Styx]

SS-N-2B 스틱스는 러시아에서 개발되고 생산된 단거리 함상발사 액체로켓추진 단탄두 대함미사일이다. 스틱스는 최초로 전투에서 사용된 대함미사일이며 전 세계에 가장 널리 퍼진 대함미사일 중 하나이다.

SS-N-2/SSC-3 스틱스 계열 대함무기체계의 개발은 1950년대 중반에 시작됐다.

P-15 테르밋(4K40)과 P-27(4K51)로 지정된 미사일들은 미코얀/베레즈니악 OKB-155에 의해 설계된 것으로 보인다. SS-N-2B는 1958년 개발이 시작돼 1965년 '오사-1'급과 '코마'급 미사일 고속정에 실려 운용에 들어갔다. 길이는 5.8m, 직경은 0.76m, 발사 중량은 2,300kg이다. 오토파일럿에 의해 중간 유도되며 최종유도 단계에서는 액티브 레이더를 사용한다.

액체추진모터에 의해 추진되며 순항속도는 마하 0.8~0.9, 사정거리는 40km, 450kg의 고폭약 탄두를 탑재한다.

1967년 10월, 이집트와 이스라엘 해군 함정 사이에 일련의 교전이 벌어졌으며 해전 사상 최초의 대함미사일 사용이 이루어졌다. 10월 21일 이집트 해군의 프로젝트 183R(코마급) 미사일고속정 두 척이 이집트 해안 근방에서 이스라엘의 구축함 에일라트를 공격했다. 두 발의 스틱스 미사일이 명중했으며 두 시간 후 구축함은 침몰했다. 그 당시 에일라트의 침몰은 전세계의 해군, 특히 나토에 상당한 충격을 주었다. 이 사건은 최초의 분명한 대함미사일 위협의 증거였으며, 프랑스의 엑조세와 미국의 하푼으로 대표되는 서구의 대함미사일 개발을 이끄는 계기가 됐다.

1. 개발국가: 러시아 연방

2. 명칭: 스틱스, P-15U

3. 유형: 수상발사 순항미사일 (SLCM)

4. 목표: 함정

5. 크기(길이*직경*윙스팬;m): 5.80*0.76*2.41

6. 발사중량: 2,300kg

7. 탄두: 고폭약 450kg

8. 추진: 액체추진 (고체로켓 부스터)

9. 사정거리: 40km

10. 유도방식: 오토파일럿, 전파 고도계, 액티브 레이더/영상적외선

11. 운용상태: 폐기, 미상

12. 운용기간: 1965~미상

13. 운용국: 알제리, 앙골라, 아제르바이잔, 불가리아, 중국, 크로아티아, 쿠바, 이집트, 에티오피아, 핀란드, 그루지아, 독일, 인도, 인도네시아, 이란, 이라크, 북한, 리비아, 폴란드, 루마니아, 세르비아, 소말리아, 시리아, 튀니지, 우크라이나, 베트남, 예멘

*********************

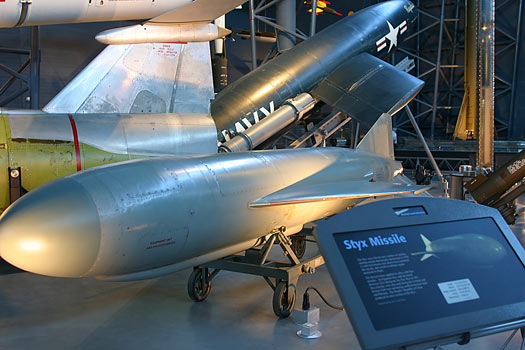

[SS-N-2C Styx]

SS-N-2C 스틱스는 러시아에서 개발되고 생산된 단거리 함상발사 액체로켓추진 단탄두 대함미사일이다. 스틱스는 최초로 전투에서 사용된 대함미사일이며 전세계에 가장 널리 퍼진 대함미사일 중 하나이다.

SS-N-2/SSC-3 스틱스 계열 대함무기체계의 개발은 1950년대 중반에 시작됐다. P-15 테르밋(4K40)과 P-27(4K51)로 지정된 미사일들은 미코얀/베레즈니악 OKB-155에 의해 설계된 것으로 보인다. 1967년 10월, 이집트와 이스라엘 해군 함정 사이에 일련의 교전이 벌어졌으며 해전 사상 최초의 대함미사일 사용이 이루어졌다. 10월 21일 이집트 해군의 프로젝트 183R(코마급) 미사일고속정 두 척이 이집트 해안 근방에서 이스라엘의 구축함 에일라트를 공격했다. 두 발의 스틱스 미사일이 명중했으며 두 시간 후 구축함은 침몰했다. 그 당시 에일라트의 침몰은 전세계의 해군, 특히 나토에 상당한 충격을 주었다. 이 사건은 최초의 분명한 대함미사일 위협의 증거였으며, 프랑스의 엑조세와 미국의 하푼으로 대표되는 서구의 대함미사일 개발을 이끄는 계기가 됐다.

SS-N-2C는 1972년 운용에 들어갔으며 타란툴 1/2급 코르벳, 오사-2급 미사일 고속정과 구축함에 장비됐다. 미사일의 길이는 6.5m, 직경은 0.76m, 발사중량은 2,500kg이다. 오토파일럿에 의해 중간 유도되며 최종유도 단계에서는 액티브 레이더를 사용한다. 액체추진모터에 의해 추진되며 사정거리는 80km, 513kg의 고폭약 탄두를 탑재한다.

1. 개발국가: 러시아 연방

2. 명칭: 스틱스, P-15M

3. 유형: 수상발사 순항미사일 (SLCM)

4. 목표: 함정

5. 크기(길이*직경*윙스팬;m): 6.50*0.76*2.50

6. 발사중량: 2,500kg

7. 탄두: 고폭약 513kg

8. 추진: 액체추진 (고체로켓 부스터)

9. 사정거리: 80km

10. 유도방식: 오토파일럿/전파 지령유도, 액티브 레이더/영상적외선

11. 운용상태: 폐기, 미상

12. 운용기간: 1972~미상
